基于S7-200系統超強擴展能力解決方案

　　在實際應用中，工程人員在做一個系統選型的時候，對于這個系統選用S7-200系統還是S7-300系統，最主要取決于系統所需承載的最大IO容量。目前S7-200 PLC系統最大IO容量為128 DI/128 DO，32 AI/32 AO，如系統控制數字量或模擬量要求點數超出系統規定的范圍，S7-200系統就不能滿足于控制要求，大多會改用S7-300系統來滿足應用的要求。
　　近年來，工控行業迅速發展，許多機械設備，如大型塑料擠出機、污水處理控制、汽車裝配生產線等，IO控制點數已超出S7-200 系統所能達到的能力，更多用戶只能選擇S7-300系統，我們行內人士都知道，使用300系統與200系統價格相差甚大，少則幾千，多則幾萬，這大大提高了設備制造成本，降低了市場競爭力?；谏鲜鲂枨?，奧越信科技經過多年的技術積累，為更好的服務與市場，推出了基于S7-200系統超強擴展能力的解決方案，自主產品----IM265A機架擴展模塊。用S7-200主機擴展6個模塊第七個槽位連接IM265后面再接7個擴展模塊，大大擴展了200系統IO容量。而且使用簡單，編程方便，極大的滿足了客戶應用。

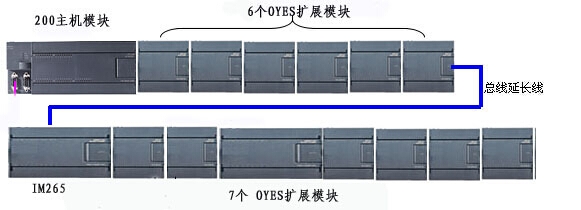

IM265A機架擴展模塊圖如下：
產品特點：
1、輕易擴展200系統的容量，可擴展7個IO模塊，單個CPU后最多可擴展14個模塊；
2、輸入雙向光電隔離，支持80CM總線延長線，可靠且便于安裝；
3、IM265A模塊本體自帶16DI/16DO，性價比極高
系統應用實例：

江蘇無錫某污水處理項目控制對象包括進水井、提升泵房、細格柵間、二沉池、曝氣沉砂池、鼓風機房、生化反應池、紫外線消毒柜、出水渠等，每個關鍵控制區都需檢測液位、溫度、PH值等參數。

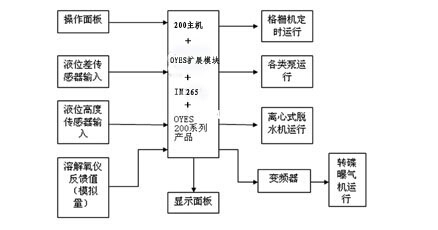

上圖所示工業污水處理系統的電氣控制系統總框圖，

結合控制要求及工藝，此控制系統由現場控制和遠程控制相結合的方式，現場由200主機+OYES擴展模塊+IM265+OYES 200系列模塊進行數據采集,檢測液位、溫度、PH值等，如下圖：

IM265模塊使用方法及注意事項：
1、IM265A給后續擴展模塊提供總線電源，無需考慮總線電源消耗問題
2、IM265A需占用IO槽位，必須放置在CPU后第7個模塊內，否則IM265不
能識別
3、總模塊數大于7個，模擬量模塊盡量全部放置在CPU后，IM265A后只放
置數字量模塊。
4、使用時，IM265A左下側的供電電源必須接，否則模塊不能識別
5、IM265A模塊具體參數，請見奧越信模塊用戶手冊。

結論：
基于S7-200系統超強擴展能力的解決方案，用S7-200系統+IM265模塊代替部分S7-300系統，即為生產提供了技術便利，又節約成本，提高企業了競爭力，對于當前廣大設備制造商來說是一種高性價比的自動化控制系統解決方案。
